304管怎么开牙

2022-10-28 17:28:19 wb官网(中国)wb官网

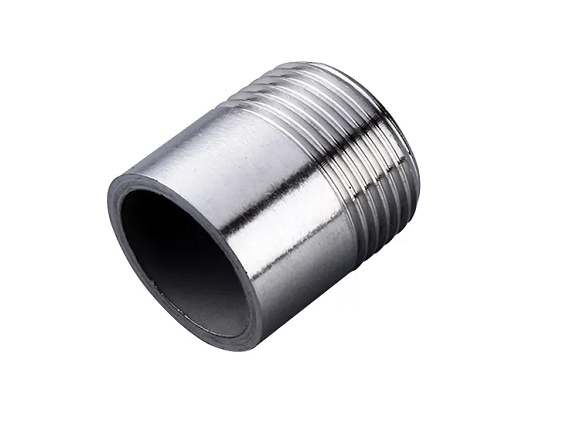

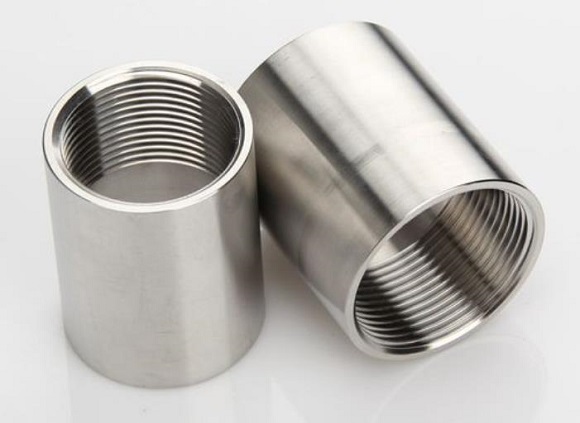

在304管上开牙比在普通钢材上开牙还要困难，因为经常出现由于扭矩大，丝攻被“咬死”在螺孔中，崩齿或折断，螺纹表面不光，沟纹，尺寸超差，乱扣和丝攻磨损严重等现象。304管怎么开牙才能使效果更好？

1.使用合理的底孔尺寸。开牙时，底孔太小，“胀牙”现象比较严重，丝锥容易“咬死”在孔中，所以螺纹底孔应适当加大。一般情况下，螺距为1mm以下的螺纹底孔直径等于公称直径减去螺距；螺距大于1mm时，螺纹底孔直径等于公称直径减去倍螺距。但底孔过大就会造成烂牙及粗糙，影响螺纹的完整度。总之底孔孔径与丝锥不匹配，结果就是及其容易造成丝锥断裂。

2.可采用挤压丝攻对304管攻丝。挤压丝攻是应用塑性成形方式，在下孔内压磨使被削材隆起而形成螺纹。因不会产生切屑，不存在排屑槽，因此也叫无沟丝攻。此丝攻不会因切屑堵塞等问题而损坏螺纹或丝攻。挤压丝攻适合用于wb官网管，可塑性较好的材料之中。

  3.配用wb官网专用切削液。合理选用wb官网攻牙油能有效减少304管与丝锥的摩擦，降低磨损，润滑抗磨极压效果，改善散热条件，提高刀具耐用度和切削效率，保证已加工表面质量和降低产品的加工成本。

  4.调节机械转速，同步进给。wb官网攻牙本是难切削材料，加工过程中容易产生硬化层。若在加工螺纹底孔时，速度过高，则容易造成加工硬化现象，进一步加工就会容易断丝锥；降低切削速度和减小进给量，这样丝锥的推进力度降低，其生产的螺纹精度因此被大幅度降低，就会加大螺纹表面的粗糙度，螺纹孔径和螺纹精度都无从控制，毛刺等问题也随之出现。转速事关丝攻寿命长短，生产成本高低，因此机械转速的运算非常重要。

  5.选择合适的丝锥和合理的切削用量，是关系到攻丝质量的关键。丝锥材料，应选含钴或超硬高速钢。对于直槽丝锥，可以将丝锥前端改磨成螺旋形；丝锥的前角一般为γp=15°～20°，后角为8°～12°。
